So wählen Sie das richtige thermische Nachtsichtmonokular für die Jagd im Jahr 2023 aus

Das Wärmebildmonokular ist ein unverzichtbares Hilfsmittel für die nächtliche Beobachtung von Tieren und Gelände, die Gefahrenabwehr sowie Such- und Rettungseinsätze. Die bisherige Nutzung von Infrarotprodukten in militärischen Hand-Wärmebildkameras hat sich mittlerweile auch in der breiten Öffentlichkeit durchgesetzt und wird von immer mehr Wanderern und Outdoor-Begeisterten geschätzt, sodass es nach und nach zu einer unverzichtbaren Ausrüstung geworden ist. In diesem Leitfaden stellt Ihnen Sensmart die wichtigsten Kriterien für die Auswahl von Wärmebildmonokularen vor.

Zunächst einmal zur Klärung des Funktionsprinzips des Wärmebildmonokulars: Das Prinzip der Infrarot-Wärmebildgebung ist kein Geheimnis. Aus physikalischer Sicht ist der menschliche Körper eine natürliche Quelle biologischer Infrarotstrahlung, die ständig Infrarotstrahlung abgibt und absorbiert. Die Temperaturverteilung eines gesunden menschlichen Körpers weist eine gewisse Stabilität und charakteristische Merkmale auf; die Temperatur der einzelnen Körperteile ist unterschiedlich und bildet ein spezifisches Wärmefeld. Tritt an einer Stelle im Körper eine Erkrankung oder eine funktionelle Veränderung auf, ändert sich die Durchblutung in diesem Bereich entsprechend, was zu einer Veränderung der lokalen Körpertemperatur führt, die sich als erhöhte oder erniedrigte Temperatur äußert. Basierend auf diesem Prinzip wird die Infrarotstrahlung des Körpers von einem Wärmebildsystem erfasst und in ein digitales Signal umgewandelt, um ein Pseudofarben-Thermogramm zu erzeugen.

Das Wichtigste bei der Auswahl eines Wärmebildgeräts ist das Herzstück: der Infrarotdetektor des Geräts. So wie die CPU das Herzstück eines Computers ist, so ist der Infrarotdetektor das Herzstück eines Wärmebildgeräts. Dies ist der wichtigste Indikator bei der Auswahl eines Geräts!

Detektoren werden in gekühlte und ungekühlte unterteilt; ungekühlte Detektoren zeichnen sich durch geringe Größe und niedrigen Stromverbrauch aus. Auf dem aktuellen zivilen Markt dominieren ungekühlte Infrarot-Fokalebenen-Detektoren, und als Bindeglied zwischen der Erfassung der Infrarotstrahlung und dem Ausgangssignal bildet das wärmeempfindliche Element den Kern des Infrarotdetektors.

Derzeit sind Vanadiumoxid und amorphes Silizium die gängigsten Materialien für ungekühlte thermische Empfindlichkeit im Infrarotbereich. Im Vergleich der beiden Materialien ist aufgrund der Materialeigenschaften ist die Empfindlichkeit von Vanadiumoxid mehr als doppelt so hoch wie die von amorphem Silizium; bei gleichen TCR-Bedingungen ist das Rauschen von amorphem Silizium um zwei Größenordnungen höher als das von Vanadiumoxid; die spezifische Bildqualität von amorphem Silizium weist einen Schleier auf, die Bilder sind nicht scharf und transparent, und die Bildgebungsleistung von amorphem Silizium ist der von Vanadiumoxid-Detektoren deutlich unterlegen.

Daher können bei geringen Anforderungen an die Bildqualität in der Industrie und im Einsatzbereich Detektoren aus amorphem Silizium verwendet werden; bei hohen Anforderungen an die Bildqualität oder bei großen Bildaufnahmedistanzen sollten Vanadiumoxid-Detektoren zum Einsatz kommen. Unter Berücksichtigung der persönlichen finanziellen Möglichkeiten sollte man bei einem geringen Budget amorphes Silizium in Betracht ziehen; bei einem höheren Budget sind Vanadiumoxid-Produkte die erste Wahl.

Die thermische Empfindlichkeit ist der zentrale Indikator einer Wärmebildkamera, und NETD steht für die rauschäquivalente Temperaturdifferenz – je niedriger der Wert, desto klarer die Bildgebung. Bei geringer Empfindlichkeit wird der beobachtete Punkt vom Rauschen überlagert, was dazu führt, dass im Einsatz die grundlegendsten Sicherheitsmerkmale nicht gewährleistet werden können. Gleichzeitig muss auch eine Unschärfe bei der Unterscheidung verhindert werden, um versehentliche Verletzungen von Teamkollegen zu vermeiden. Warum variiert die Bildqualität stark, obwohl der NETD-Wert der Wärmebildkameras gleich ist? Experten weisen darauf hin, dass es bei einigen Herstellern Fälle von falschen NETD-Angaben gibt; manche Hersteller legen einen Grenzwert für den NETD-Wert fest und kennzeichnen diesen bestimmten Wert als Konstante. Letztendlich muss man sich dennoch mit eigenen Augen ein Bild machen und die Bildqualität mehrerer verschiedener Wärmebildkameras vergleichen.

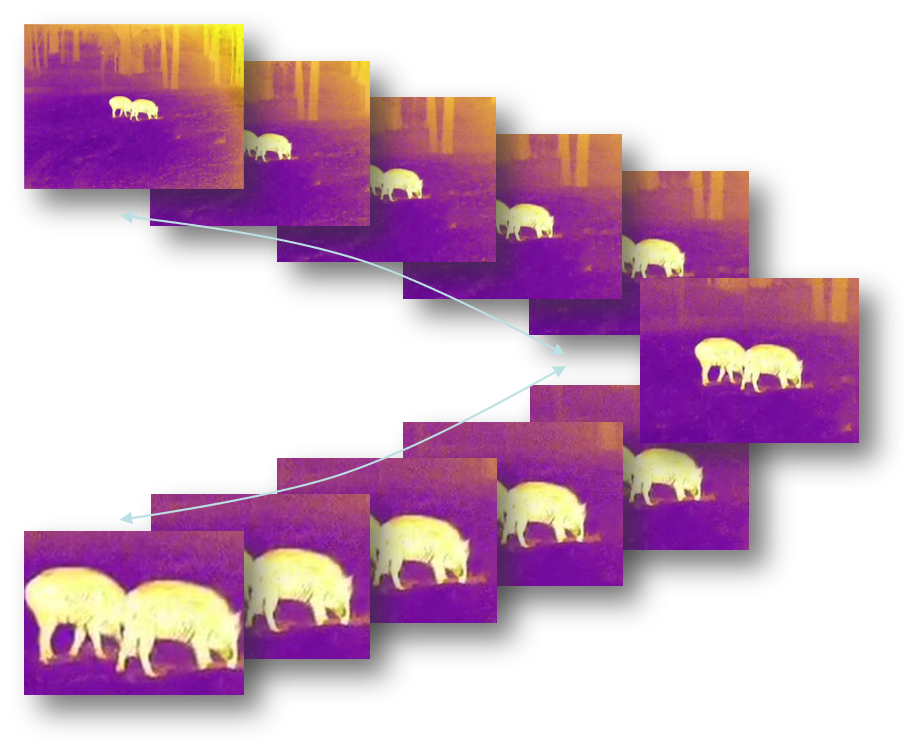

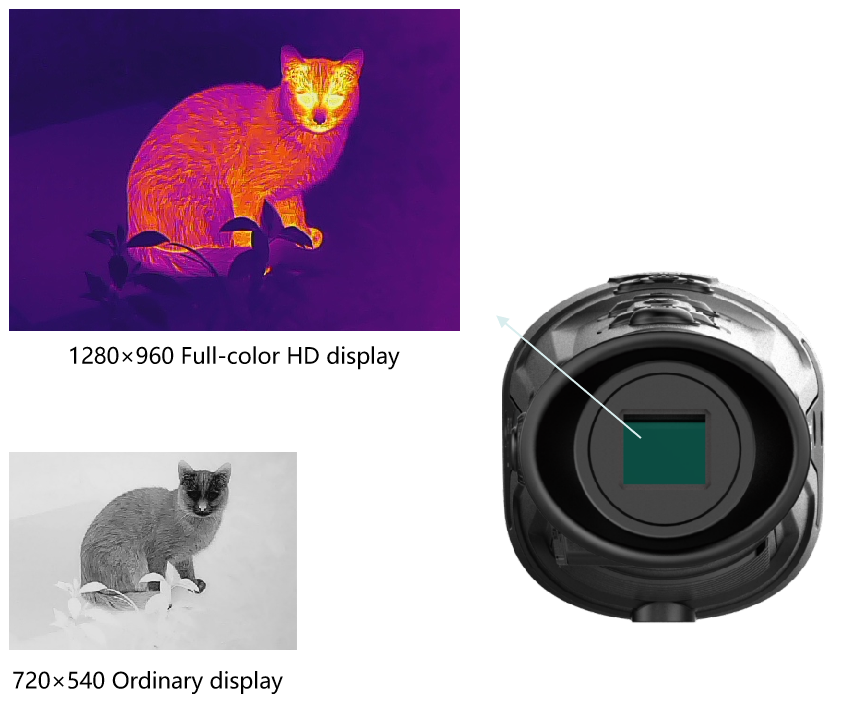

Ein weiterer Indikator sind die Detektorpixel. Lassen Sie sich nicht verwirren: Detektorpixel und Okularpixel sind zwei verschiedene Dinge, und manche Anbieter verwechseln diese beiden Begriffe häufig. Eine zivile Infrarotkamera der gehobenen Preisklasse verfügt über eine Auflösung von 640 × 512 Pixeln; die mit dieser High-End-Infrarotkamera aufgenommenen Bilder sind klar und detailreich, sodass in einer Entfernung von 500 Metern ein Objekt von der Größe eines Hasen erkannt werden kann; Infrarotkameras der Mittelklasse verfügen über eine Auflösung von 384 × 288 Pixeln; mit dieser Serie von Infrarotkameras lässt sich ein gehender Mensch bereits aus 700 Metern Entfernung genau identifizieren. Was die Bildrate betrifft, sollte eine gute Wärmebildkamera eine Bildrate von 30 Hz bis 50 Hz aufweisen, da sie andernfalls in vielen Situationen nicht einsetzbar ist. Eine hohe oder niedrige Bildwiederholfrequenz ist ein direkter Indikator für die Leistung und Reaktionsgeschwindigkeit der Wärmebildkamera.

Hinweise zur Verwendung von thermischen Nachtsichtmonokularen.

1. Die Messentfernung sollte angemessen sein

Der Vorteil der Infrarot-Wärmebildkamera gegenüber herkömmlichen Wärmebildkameras besteht darin, dass sie aus der Ferne eingesetzt werden kann und der Bediener die Bilddaten des Zielobjekts per Fernsteuerung abrufen kann. Die Messreichweite dieses Geräts ist jedoch begrenzt. Wird die Messreichweite der Kamera überschritten, kann das Gerät das von der Kamera aufgenommene Bild nicht reibungslos an den Host-Computer übertragen. Bevor wir das Gerät zur Beobachtung von Objekten einsetzen, sollten wir daher zunächst den Aktionsradius der Objekte ermitteln und anschließend die Parameter für die Messreichweite des Geräts entsprechend anpassen.

2. Einstellen der Brennweite

Die Infrarot-Wärmebildkamera verfügt über einige Funktionen einer herkömmlichen Kamera; Sie müssen die Brennweite vor der Verwendung einstellen, da eine zu große oder zu kleine Brennweite das Ablesen der Temperatur erschwert. Infrarotkameras werden in Modelle mit manuellem und elektrischem Fokus unterteilt. Der manuelle Fokus ist präziser, der elektrische Fokus hingegen bequemer; Sie können je nach Bedarf bei der Verwendung die für Sie passende Option wählen.

3. Der Temperaturmessbereich sollte angemessen sein

Die Infrarot-Wärmebildkamera misst die Temperatur des Objekts und erstellt entsprechend der Objekttemperatur ein individuelles Infrarot-Wärmebild. Wir haben diese Technologie im Such- und Rettungseinsatz eingesetzt und damit vielen Menschen das Leben gerettet. Dieses Gerät kann eine Vielzahl von Temperaturen messen, jedoch nur innerhalb eines bestimmten Temperaturbereichs. Eine zu hohe Temperatur führt zu Schäden an der Oberfläche des Geräts, bei einer zu niedrigen Temperatur kann das Gerät Objekte nicht erkennen. Der Bediener muss die Betriebstemperaturumgebung vor dem Einsatz des Geräts sorgfältig prüfen und untersuchen. Wir möchten sicherstellen, dass die Temperatur am Einsatzort keine Schäden am Gerät verursacht und das Gerät dennoch ordnungsgemäß funktioniert.

4. Direkte Sonneneinstrahlung vermeiden

Bei der Infrarotmessung von Objekten im Winter ist die Messung mit einer Infrarot-Wärmebildkamera schwieriger. Da der Temperaturunterschied zwischen dem Objekt und der Umgebung im Winter meist nicht sehr groß ist, wird die Messung der Objekttemperatur leicht durch die Umgebung beeinflusst. Der Temperaturunterschied zwischen Objekt und Umgebung ist nicht groß, und direkte Sonneneinstrahlung auf das Objekt erhöht dessen Temperatur zusätzlich, was die Arbeit mit der Wärmebildkamera erschwert. Bei der Durchführung von Messungen im Winter in Shenzhen sollten wir daher versuchen, diese nachts durchzuführen. Muss das Objekt dennoch tagsüber gemessen werden, müssen wir den Einfluss direkter Sonneneinstrahlung vermeiden.
